Place of Origin:
original
Фирменное наименование:
TI
Номер модели:

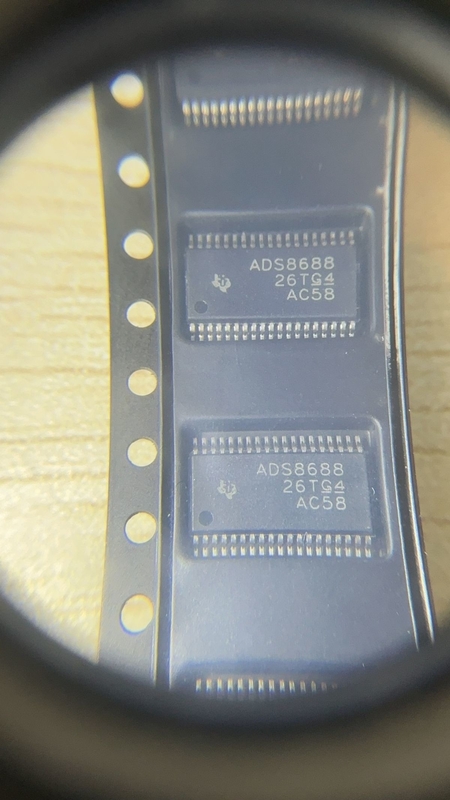

ADS8688IDBR
свяжитесь мы
ADS8688IDBR высокоточный и высокоскоростной аналого-цифровой преобразователь 8 каналов, со следующими основными параметрами:
Разрешение: 16 битов
Частота отсчетов: 500kSPS
Ряд напряжения тока деятельности: 2.7V к 5.5V
Работая диапазон температур: -40 ℃ к ℃ 105
Упаковка: SSOP-38
Следующие некоторые применения ADS8688IDBR:
Промышленная автоматизация: ADS8688IDBR можно использовать для сбора данных, управления производственным процессом, и контроля в промышленной автоматизации.
Медицинское оборудование: Должный к своим высокой точности и высокоскоростной частоте отсчетов, ADS8688IDBR смогите также быть использовано для биологического приема сигнала, медицинской обработки изображений, и других применений в медицинском оборудовании.
Оборудование связи: ADS8688IDBR можно также использовать для приема, модуляции и демодулирования сигнала в оборудовании связи.
Заключение: ADS8688IDBR высокоточный и высокоскоростной аналого-цифровой преобразователь соответствующий для различных сценариев применения как промышленная автоматизация, медицинское оборудование, оборудование связи, etc. оно имеет высокое разрешение, высокоскоростная частота отсчетов, и широкий ряд рабочего потенциала, который может отвечать потребностямы различных сценариев применения. Своя упаковка SSOP-38, соответствующее для установки SMT.
| Технические данные продукта | |
| ЕС RoHS | Уступчивый |
| ECCN (США) | EAR99 |
| Состояние части | Активный |
| HTS | 8542.39.00.01 |
| SVHC | Да |
| Автомобильный | Никакой |
| PPAP | Никакой |
| Тип конвертера | Общее назначение |
| Архитектура | SAR |
| Разрешение | 14bit |
| Количество ADCs | 1 |
| Количество каналов входного сигнала | 8 |
| Частота отсчетов | 500ksps |
| Тип цифрового интерфейса | Сериал (SPI) |
| Тип входного сигнала | Напряжение тока |
| Тип входного сигнала | Одно-законченный |
| Ссылка напряжения тока | Внутренний|Внешний |
| Полярность ввода напряжения | Униполярный|Двухполярный |
| Источник поставок напряжения тока | Сетноой-аналогов и цифров |
| Ввод напряжения | 1.28V/2.56V/5.12V/10.24V|±0.64V/±1.28V/±2.56V/±5.12V/±10.24V |
| Минимальная одиночная подача напряжения (v) | 4,75 |
| Типичная одиночная подача напряжения (v) | 5 |
| Максимальная одиночная подача напряжения (v) | 5,25 |
| Объединенная ошибка нелинейности | ±0.75LSB |
| В натуральную величину ошибка | ±0.05%FSR |
| Отношение сигнал-шум | 85dB (тип) |
| Отсутствие отсутствующих кодов (бит) | 14 |
| Образец и владение | Да |
| Одно-законченный входной сигнал | Да |
| Поддержка поставки цифров | Да |
| Минимальная рабочая температура (°C) | -40 |
| Максимальная рабочая температура (°C) | 125 |
| Упаковка | Лента и вьюрок |
| Ранг температуры поставщика | Промышленный |
| Установка | Поверхностный держатель |
| Высота пакета | 1,05 (Макс) |
| Ширина пакета | 4,5 (Макс) |
| Длина пакета | 9,8 (Макс) |
| PCB изменил | 38 |
| Имя стандартного пакета | SOP |
| Пакет поставщика | TSSOP |
| Отсчет Pin | 38 |
| Форма руководства | Крыло чайки |
