Место происхождения:
первоначальный
Фирменное наименование:
TI
Номер модели:
LMV358IDGKR
свяжитесь мы

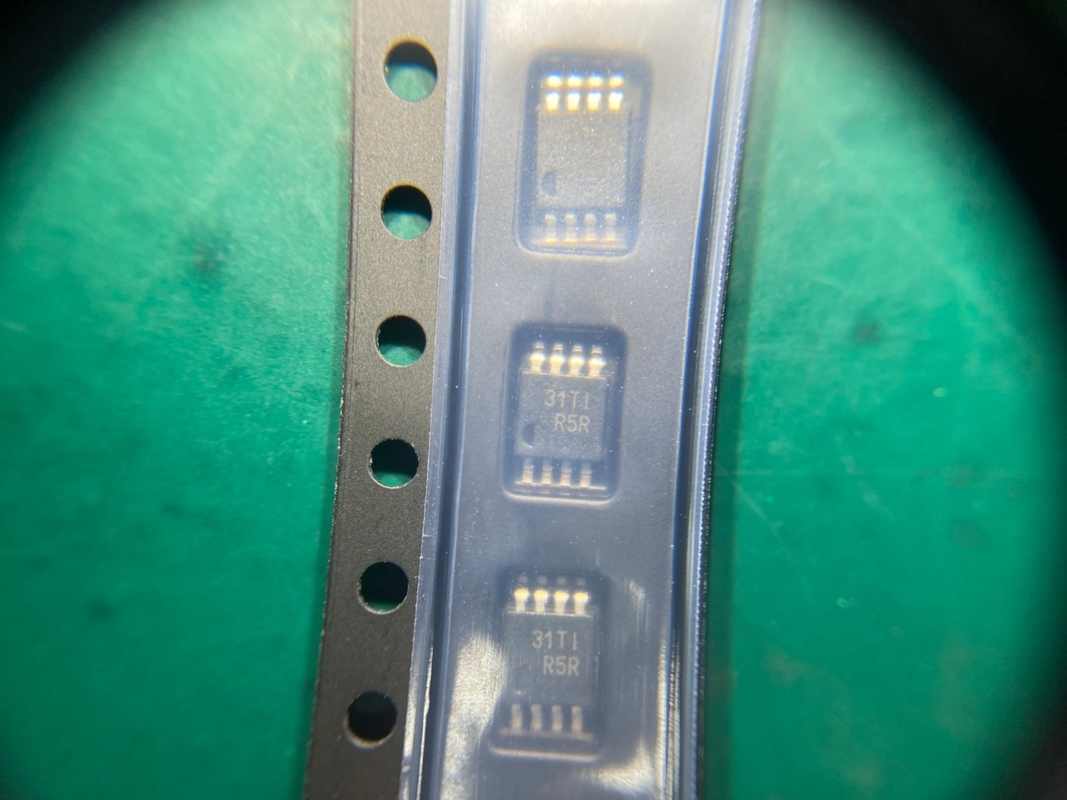

LMV358IDGKR двойн-канал, интегральная схемаа рабочего усилителя низшего напряжения (op-amp) (IC) изготовленная Texas Instruments. Оно конструирован для того чтобы работать с одиночной подачей напряжения, обеспечивая качание входа и выхода рельс-к-рельса с низким напряжением тока смещения входного сигнала.
Применения:
Аудио усилители и предусилители.
Усилители датчика.
Цепи формирования сигнала.
Активные фильтры.
контролируемые Напряжени тока генераторы.
Особенности:
Двойные независимые op-amps в одиночном пакете.
Широкий ряд ввода напряжения: 2.7V к 5.5V.
качание входа и выхода Рельс-к-рельса.
Потребление низкой мощности: 0,5 мамы в канал.
Высокий коэффициент сброса единого режима (CMRR): dB 70.
Низкое напряжение тока смещения входного сигнала: 1 mV.
конюшня Единство-увеличения.
Предохранение от ESD: 2 kV (модель человеческого тела).
Параметры:
Ряд ввода напряжения: 2.7V к 5.5V.
Ряд напряжения тока выхода: 0V до VCC.
Температурная амплитуда рабочей температуры: -40°C к 125°C.
Продукт ширины полосы частот увеличения: 1 MHz.
Тариф ряда: 0,5 V/μs.
Напряжение тока смещения входного сигнала: 1 mV.
Входной сигнал возместил настоящее: nA 10.
Упаковка: VSSOP-8.
| ЕС RoHS | Уступчивый |
| ECCN (США) | EAR99 |
| Состояние части | Активный |
| HTS | 8542.33.00.01 |
| Автомобильный | Никакой |
| PPAP | Никакой |
| Тип | Усилитель низшего напряжения |
| Тип изготовителя | Усилитель низшего напряжения |
| Количество каналов в обломок | 2 |
| Рельс, который нужно проложить рельсы | Рельс для того чтобы проложить рельсы выход |
| Тип выхода | CMOS |
| Максимальное напряжение тока смещения входного сигнала (mV) | 7@5V |
| Минимальная одиночная подача напряжения (v) | 2,7 |
| Максимальная одиночная подача напряжения (v) | 5,5 |
| Максимальное течение смещения входного сигнала (uA) | 0.05@5V |
| Типичный ток смещения входного сигнала (uA) | 0.015@5V |
| Максимальный ток смещения входного сигнала (uA) | 0.25@5V |
| Максимальное течение поставки (мамы) | 0.44@5V |
| Типичное течение выхода (мамы) | 60 |
| Тип электропитания | Одиночный |
| Типичный тариф ряда (V/us) | 1@5V |
| Типичная плотность напряжения тока шума входного сигнала (nV/rtHz) | 39@5V |
| Типичное увеличение напряжения тока (dB) | 100 |
| Типичная плотность шума течения входного сигнала Noninverting (pA/rtHz) | 0.21@5V |
| Минимальное CMRR (dB) | 50 |
| Минимальный ряд CMRR (dB) | 50 до 60 |
| Типичный продукт ширины полосы частот увеличения (MHz) | 1 |
| Завершать работу с поддержка | Никакой |
| Минимальная рабочая температура (°C) | -40 |
| Максимальная рабочая температура (°C) | 125 |

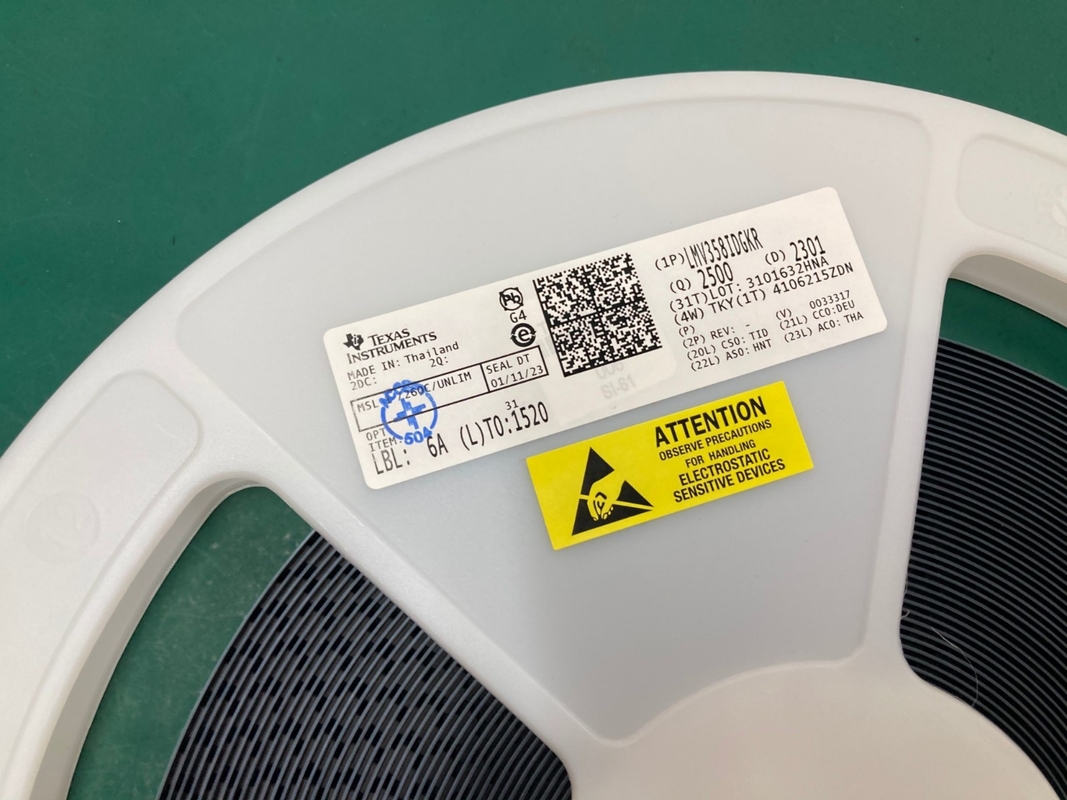

| Упаковка | Лента и вьюрок |
| Установка | Поверхностный держатель |
| Высота пакета | 0,95 (Макс) |
| Ширина пакета | 3,1 (Макс) |
| Длина пакета | 3,1 (Макс) |
| PCB изменил | 8 |
| Имя стандартного пакета | SOP |
| Пакет поставщика | VSSOP |
| Отсчет Pin | 8 |
| Форма руководства | Крыло чайки |
