Место происхождения:
первоначальный
Фирменное наименование:
ST
Номер модели:
LMV358LIDT
свяжитесь мы

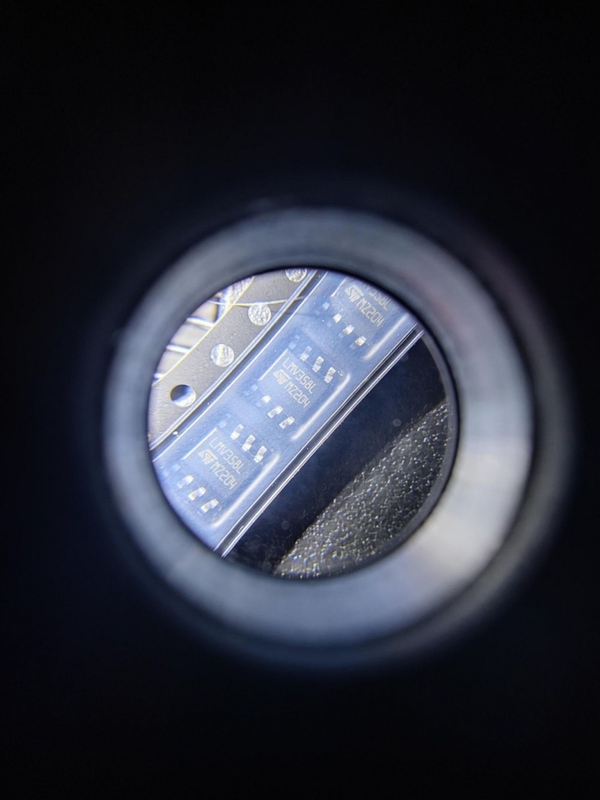

LMV358LIDT усилитель двойного низшего напряжения цепи рабочий составленный STMICROELECTRONICS
изготовление. Оно может работать под одиночным напряжением тока электропитания, обеспечивая рельс для того чтобы проложить рельсы качание входа и выхода, и конструирован для маломощных применений. Следующие свои применения, заключения, и параметры:
Применение:
Аудио усилитель и предусилитель
Усилитель датчика
цепь формирования сигнала
Активный фильтр
Генератор контролируемый напряжением тока
Заключение:
LMV358LIDT усилитель двойного низшего напряжения цепи рабочий соответствующий для маломощных применений.
Оно может работать под одиночным напряжением тока электропитания, обеспечивая рельс для того чтобы проложить рельсы качание входа и выхода.
Оно имеет потребление низкой мощности, высокий коэффициент сброса единого режима, низкий ток смещения входного сигнала и надежное предохранение от электростатической разрядки (ESD).
Соответствующее для применений как аудио усилители, усилители датчика, цепи формирования сигнала, активные фильтры, и контролируемые напряжением тока генераторы.
Параметры:
Ряд ввода напряжения: 2.7V к 5.5V
Ряд напряжения тока выхода: 0V до VCC
Температурная амплитуда рабочей температуры: -40 ° c к 125 c °
продукт Увеличени-ширины полосы частот: 1 MHz
Пропорциональный наклон: 0,5 v μ s
Напряжение смещения входного сигнала: 1 mV
Ток смещения входного сигнала: nA 10
Упаковка: SOIC8
| ЕС RoHS | Уступчивый |
| ECCN (США) | EAR99 |
| Состояние части | Активный |
| HTS | 8542.33.00.01 |
| Автомобильный | Никакой |
| PPAP | Никакой |
| Тип | Усилитель низкой мощности |
| Тип изготовителя | Усилитель низкой мощности |
| Количество каналов в обломок | 2 |
| Рельс, который нужно проложить рельсы | Рельс для того чтобы проложить рельсы выход |
| Максимальное напряжение тока смещения входного сигнала (mV) | 7@5V |
| Минимальная одиночная подача напряжения (v) | 2,7 |
| Максимальная одиночная подача напряжения (v) | 5,5 |
| Типичное низкоуровневое напряжение тока выхода (v) | 0,3 |
| Типичное высокопоставленное напряжение тока выхода (v) | 4,99 |
| Максимальное течение смещения входного сигнала (uA) | 0.03@5V |
| Типичный ток смещения входного сигнала (uA) | 0.027@5V |
| Максимальный ток смещения входного сигнала (uA) | 0.06@5V |
| Максимальное спокойное настоящее (мамы) | 0.5@5V |
| Тип электропитания | Одиночный |
| Типичный тариф ряда (V/us) | 0.7@5V |
| Типичная плотность напряжения тока шума входного сигнала (nV/rtHz) | 30@5V |
| Смещение напряжения тока смещения входного сигнала (uV/°C) | 5 (тип) |
| Типичное увеличение напряжения тока (dB) | 100 |
| Типичная плотность шума течения входного сигнала Noninverting (pA/rtHz) | 0.3@5V |
| Минимальное CMRR (dB) | 72 |
| Минимальный ряд CMRR (dB) | 71 до 75 |
| Типичный продукт ширины полосы частот увеличения (MHz) | 1,3 |
| Завершать работу с поддержка | Никакой |
| Минимальная рабочая температура (°C) | -40 |
| Максимальная рабочая температура (°C) | 125 |
| Ранг температуры поставщика | Промышленный |
| Упаковка | Лента и вьюрок |
| Установка | Поверхностный держатель |
| Высота пакета | 1,25 (минута) |
| Ширина пакета | 3,9 |
| Длина пакета | 4,9 |
| PCB изменил | 8 |
| Имя стандартного пакета | ТАК |
| Пакет поставщика | ТАК N |
| Отсчет Pin | 8 |
| Форма руководства | Крыло чайки |
