Место происхождения:
первоначальный
Фирменное наименование:
TI
Номер модели:
LMV824MT/LMV824MTX
свяжитесь мы
MV824MTX четырехпроводной рабочий усилитель со следующими параметрами:
Ряд напряжения тока электропитания: 2.7V к 5.5V
Нормально открытый коэффициент усиления усилителя: 40dB к 80dB
Течение максимального выпуска продукции: 20mA
Нормально открытое сопротивление входа: 1M Ω
Температурная амплитуда рабочей температуры: -40 ° c к 125 c °
Этот прибор соответствующий для применений как аудио амплификация, датчики, и передача сигнала. Сравненный с LMV612MMX и LMV722MMX, LMV824MTX имеет более высокую точность и больше каналов усилителя. Некоторые из этих применений и заключений включают:
Аудио амплификация: LMV824MTX соответствующее для дизайнов аудио усилителя которые требуют, что высокого увеличения и низкого искажение улучшает представление и качество звука аудиосистем.
Амплификация сигнала датчика: Этот усилитель может усилить небольшие сигналы датчика для более легких обнаружения и анализа. Он может также быть использован для того чтобы усилить выход сигнала усилителем.
Передача сигнала: LMV824MTX можно также использовать для того чтобы передать сигналы от одной цепи другим увеличить силу сигнала и качество. Это может помочь разрешить проблемы как коэффициент сигнал-шума в передаче сигнала.
Промышленная автоматизация: LMV824MTX можно также использовать в промышленной автоматизации, как измеряя температура, давление, и настоящее.
Упаковка LMV824MTX TSSOP-14, с размером 5mm x 4.4mm, который очень соответствующий для применений на небольших монтажных платах.
| ЕС RoHS | Не уступчивый |
| ECCN (США) | EAR99 |
| Состояние части | NRND |
| HTS | 8542.33.00.01 |
| SVHC | Да |
| SVHC превышает порог | Да |
| Автомобильный | Никакой |
| PPAP | Никакой |
| Тип | Усилитель низшего напряжения |
| Тип изготовителя | Усилитель низшего напряжения |
| Количество каналов в обломок | 4 |
| Рельс, который нужно проложить рельсы | Рельс для того чтобы проложить рельсы выход |
| Максимальное напряжение тока смещения входного сигнала (mV) | 3.5@5V |
| Минимальная одиночная подача напряжения (v) | 2,5 |
| Максимальная одиночная подача напряжения (v) | 5,5 |
| Минимальная двойная подача напряжения (v) | 卤 1,25 |
| Максимальная двойная подача напряжения (v) | 卤 2,75 |
| Максимальное течение смещения входного сигнала (uA) | 0.03@5V |
| Типичный ток смещения входного сигнала (uA) | 0.04@5V |
| Максимальный ток смещения входного сигнала (uA) | 0.1@5V |
| Максимальное течение поставки (мамы) | 1.3@5V |
| Типичное течение выхода (мамы) | 45@5V |
| Тип электропитания | Одиночный|Двойной |
| Типичный тариф ряда (V/us) | 2@5V |
| Типичная плотность напряжения тока шума входного сигнала (nV/rtHz) | 24@5V |
| Смещение напряжения тока смещения входного сигнала (uV/C) | 1 (тип) |
| Типичное увеличение напряжения тока (dB) | 105 |
| Типичная плотность шума течения входного сигнала Noninverting (pA/rtHz) | 0.25@5V |
| Минимальное PSRR (dB) | 75 |
| Минимальное CMRR (dB) | 72 |
| Минимальный ряд CMRR (dB) | 71 до 75 |
| Типичный продукт ширины полосы частот увеличения (MHz) | 5,6 |
| Завершать работу с поддержка | Никакой |
| Минимальная рабочая температура (°C) | -40 |
| Максимальная рабочая температура (°C) | 85 |

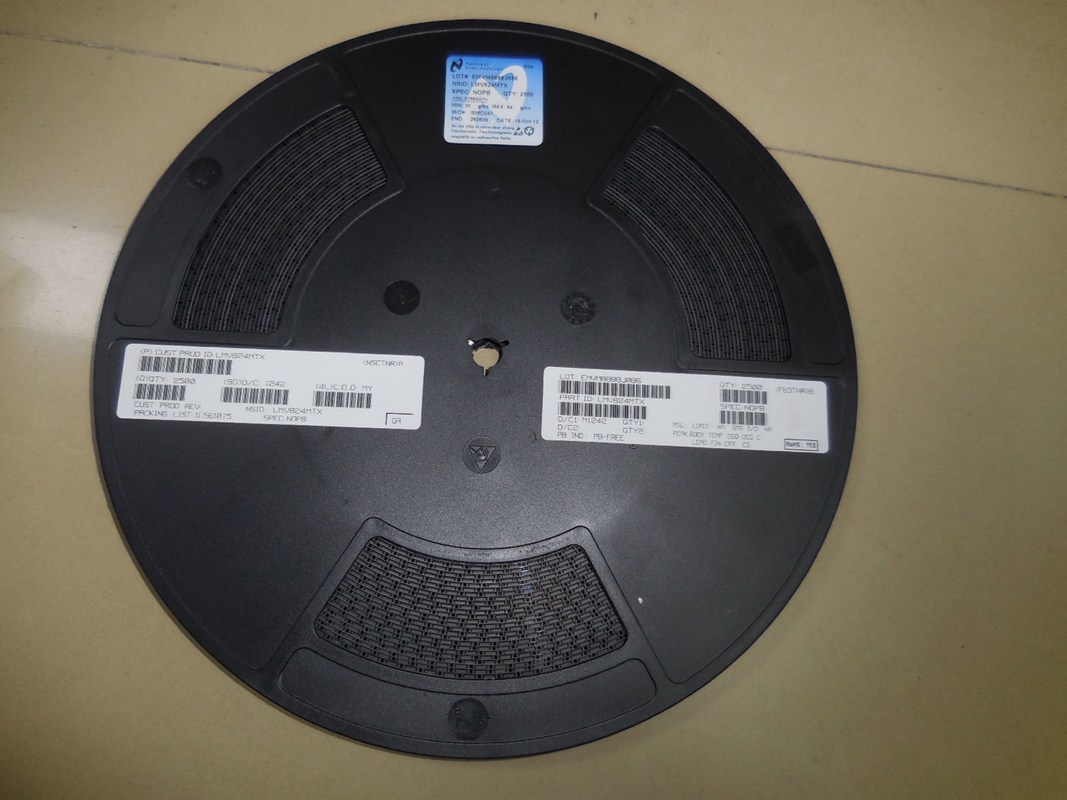

| Упаковка | Лента и вьюрок |
| Установка | Поверхностный держатель |
| Высота пакета | 1,05 (Макс) |
| Ширина пакета | 4,5 (Макс) |
| Длина пакета | 5,1 (Макс) |
| PCB изменил | 14 |
| Имя стандартного пакета | SOP |
| Пакет поставщика | TSSOP |
| Отсчет Pin | 14 |
| Форма руководства | Крыло чайки |
