Место происхождения:
Оригинал
Фирменное наименование:
INFINEON
Номер модели:
IPD060N03LG
свяжитесь мы
Применение:
Цепь предохранения от батареи
Конвертер DC-DC
привод мотора
Заключение:
Низкое сопротивление кондукции
Высокотемпературные стабильность и надежность
Низкое спокойное течение в линейном режиме
Оборудованный с анти- обратным предохранением от полярности
Параметры:
Сопротивление кондукции: 6 m Ω (максимум)
Статическое течение утечки: 10 μ a (максимальное значение)
Статическое течение утечки: 100 μ a (максимальное значение)
Напряжение тока порога: 2.5V
Максимальная сила диссипации: 180W
Работая температура: -55 ℃ ℃~175

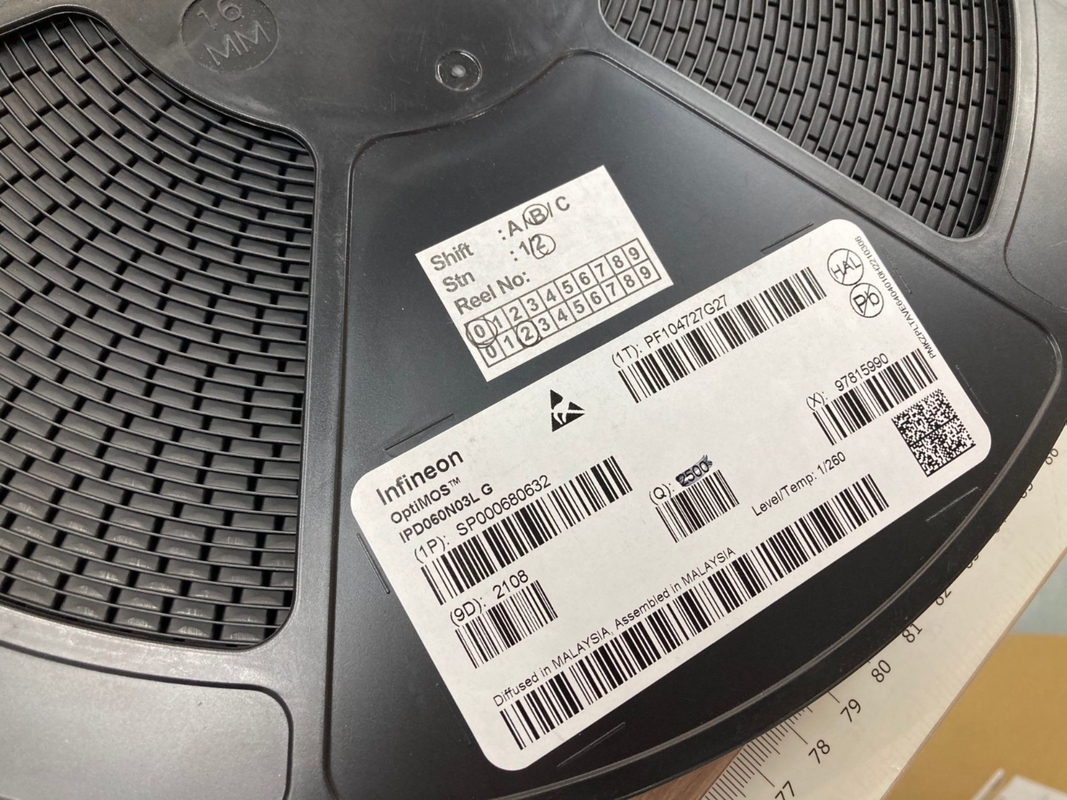

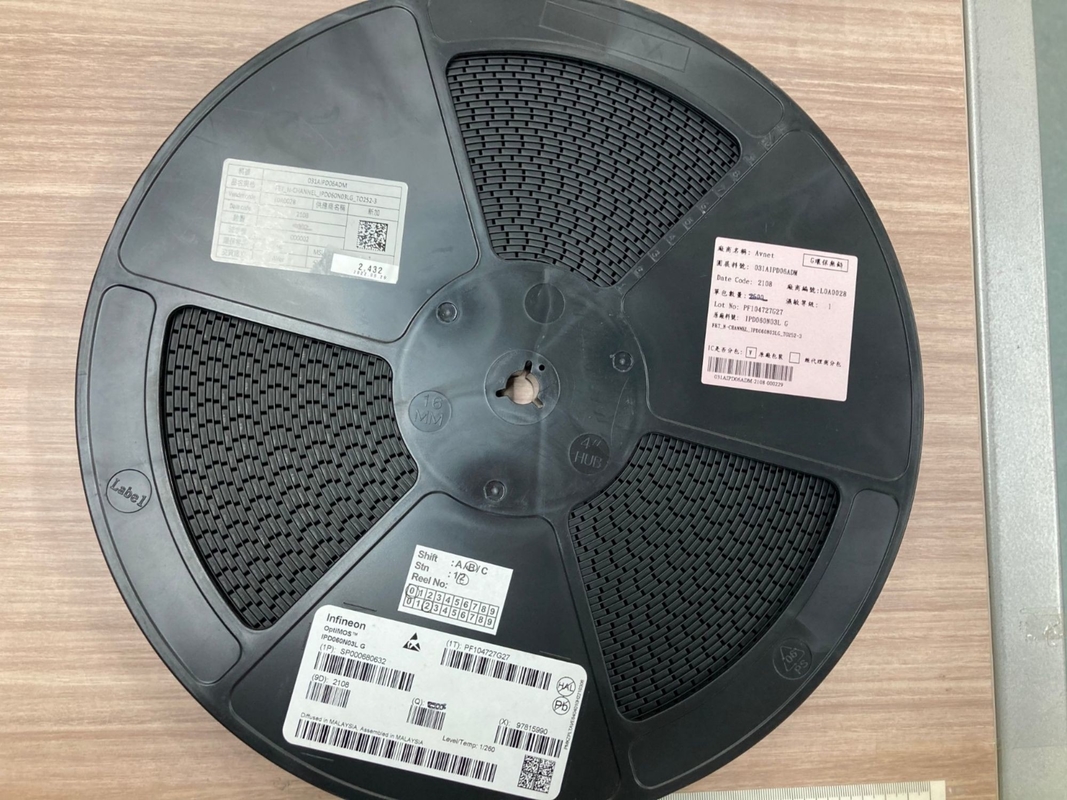

Упаковка:

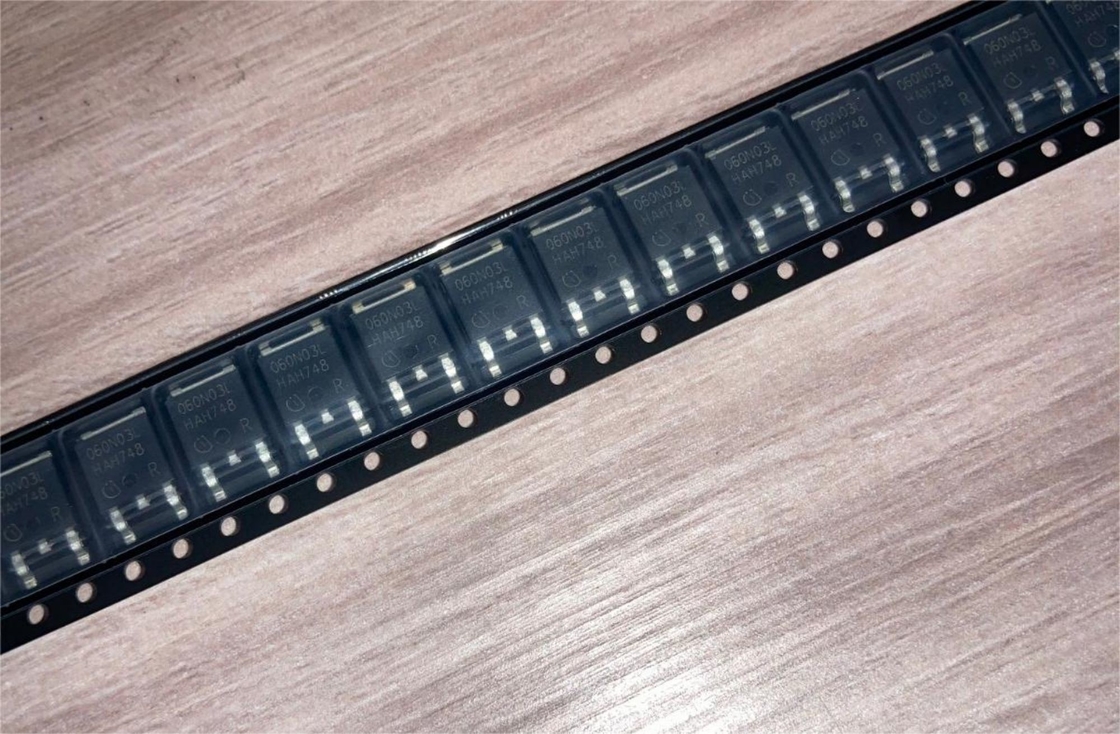

Упаковка D2PAK (TO-252)
| Технические данные продукта | |
| ЕС RoHS | Уступчивый с освобождением |
| ECCN (США) | EAR99 |
| Состояние части | Неподтвержденный |
| SVHC | Да |
| SVHC превышает порог | Да |
| Автомобильный | Никакой |
| PPAP | Никакой |
| Категория продукта | MOSFET силы |
| Конфигурация | Одиночный |
| Технологический прочесс | OptiMOS |
| Режим канала | Повышение |
| Тип канала | N |
| Количество элементов в обломок | 1 |
| Максимальное напряжение тока источника стока (v) | 30 |
| Максимальное напряжение тока источника ворот (v) | ±20 |
| Максимальное непрерывное течение стока (a) | 50 |
| Максимальное сопротивление источника стока (mOhm) | 6@10V |
| Типичная обязанность @ Vgs ворот (nC) | 10.8@4.5V|22@10V |
| Типичная обязанность @ 10V ворот (nC) | 22 |
| Типичная входная емкость @ Vds (pF) | 1700@15V |
| Максимальная диссипация силы (mW) | 56000 |
| Типичное время падения (ns) | 3 |
| Типичное время восхода (ns) | 3 |
| Типичное время задержки поворота- (ns) | 20 |
| Типичное время задержки включения (ns) | 5 |
| Минимальная рабочая температура (°C) | -55 |
| Максимальная рабочая температура (°C) | 175 |
| Упаковка | Лента и вьюрок |
| Установка | Поверхностный держатель |
| Высота пакета | 2,3 |
| Ширина пакета | 6,22 |
| Длина пакета | 6,5 |
| PCB изменил | 2 |
| Плата | Плата |
| Имя стандартного пакета | TO-252 |
| Пакет поставщика | DPAK |
| Отсчет Pin | 3 |
| Плата | Плата |
| Имя стандартного пакета | TO-252 |
| Пакет поставщика | DPAK |
| Отсчет Pin | 3 |
| Пакет поставщика | DPAK |
| Отсчет Pin | 3 |
| Форма руководства | Крыло чайки |
