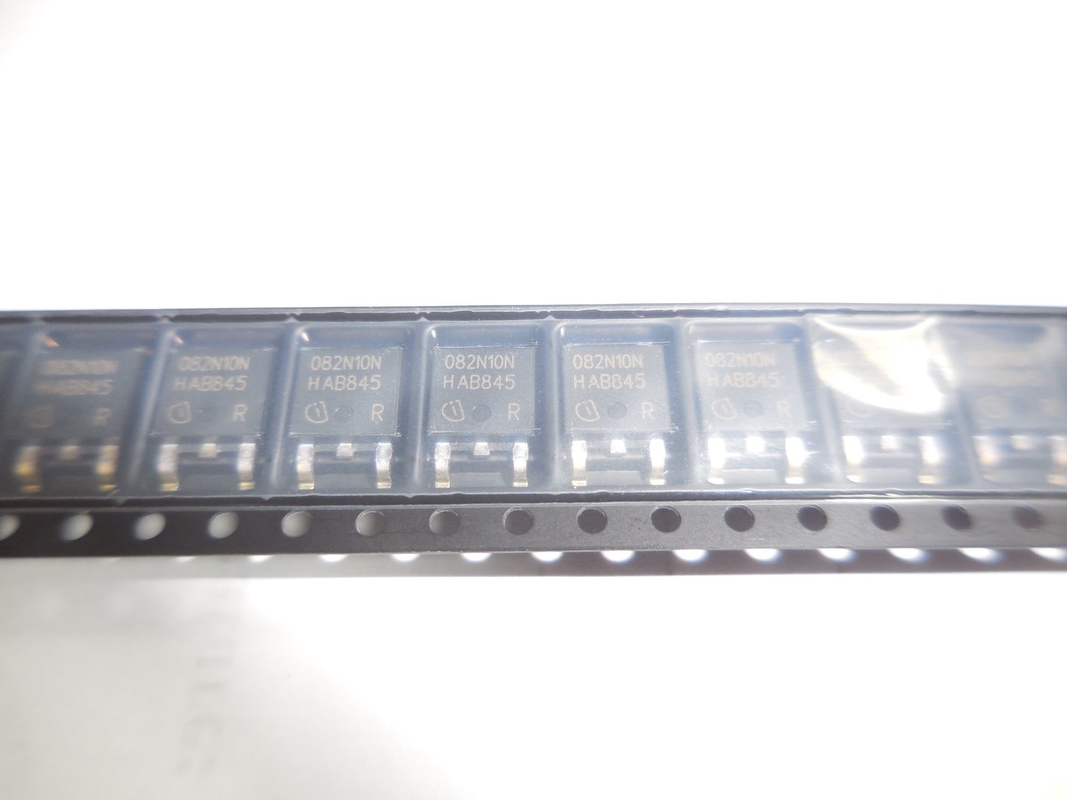

IPD082N10N3 TO-252 Ic интегральная схема N-канал Мосфетовый транзистор

IPD082N10N3 TO-252 Ic интегральная схема N-канал Мосфетовый транзистор

IPD082N10N3 Ic Интегрированная схема

Интегральная схемаа IC

IPD082N10N3 интегральная схема IC чип

Место происхождения:

Оригинал

Фирменное наименование:

INFINEON

Номер модели:

IPD082N10N3

свяжитесь мы

Запросите цитату
Детали продукта
качество::
Совершенно новое неиспользованное
Пакет/коробка::
TO-252
Условия оплаты & доставки
Количество мин заказа
1PCS
Цена
Negotiate
Упаковывая детали
4000
Время доставки
3
Запас
8000+
Условия оплаты
D/A, L/C, D/A, D/P, T/T, западное соединение,
Поставка способности
57830pcs
Родственные продукты
свяжитесь мы
Описание продукта

ISO9001.pdf

IPD082N10N3 - N-канальный MOSFET-транзистор.
Применение:
Используется как переключатель высокого напряжения и высокой мощности
Используется в качестве переключателя для преобразователей и регуляторов
Заключение:
Способность к высокому напряжению: Vds=100V
Низкое сопротивление проводимости: Rds (on) = 8,2m Ω (typ.)
Быстрая скорость переключения: td (включено) = 16 нс (обычно), td (выключено) = 60 нс (обычно)
Высокотемпературные характеристики: может работать при температуре до 175 °C
Соответствует директивам RoHS и требованиям, касающимся предотвращения использования свинца
Параметры:
Vds (напряжение источника оттока): 100V
Vgs (напряжение источника шлюза): ± 20V
Id (текущий отвод): 80A
Rds (включенный) (сопротивление проводности): 8,2m Ω (типичный)
Qg (заряд шлюза): 135nC (обычно)
Td (включен) (время задержки запуска): 16 ns (обычно)
Td (выключенный) (время задержки отключения): 60 нс (типичный)
Tj (температура соединения): 175 °C
Соответствует директивам RoHS и требованиям без свинца.

Технические спецификации продукции
RoHS ЕС Соответствует требованиям исключения
ECCN (США) EAR99
Статус части Не подтверждено
SVHC Да, да.
СВХС превышает пороговое значение Да, да.
Автомобильная промышленность Неизвестно
PPAP Неизвестно
Категория продукции Мощность MOSFET
Конфигурация Одинокий
Технологии обработки OptiMOS 3
Режим канала Улучшение
Тип канала N
Количество элементов на чип 1
Максимальное напряжение источника отвода (V) 100
Максимальное напряжение источника входа (V) ¥20
Максимальное пороговое напряжение (V) 3.5
Максимальный непрерывный ток оттока (A) 80
Максимальный ток утечки источника выхода (nA) 100
Максимальный IDSS (uA) 1
Максимальное сопротивление источника оттока (mOhm) 8.2@10В
Типичное зарядное устройство @ Vgs (nC) 42@10В
Типичное заряжение шлюза @ 10В (nC) 42
Типичная емкость ввода @ Vds (pF) 2990@50В
Максимальное рассеивание мощности (мВт) 125000
Типичное время падения (ns) 8
Типичное время повышения (ns) 42
Типичное время задержки отключения (ns) 31
Типичное время задержки включения (ns) 18
Минимальная рабочая температура ( capturC) -55
Максимальная рабочая температура ( capturedC) 175
Опаковка Лента и катушка
Установка Поверхностный монтаж
Высота упаковки 2.41 (макс.)
Ширина пакета 6.22 (макс.)
Длина упаковки 6.73 (макс.)
Изменение ПХБ 2
Вкладка Вкладка
Стандартное название пакета TO-252
Пакет поставщиков DPAK
Количество пин 3
Форма свинца Ореховые
